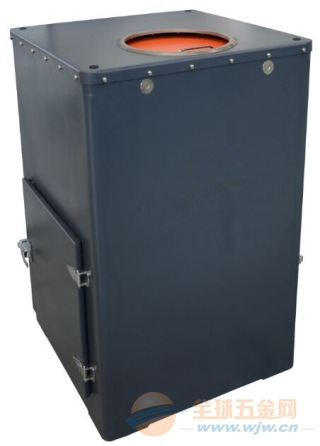

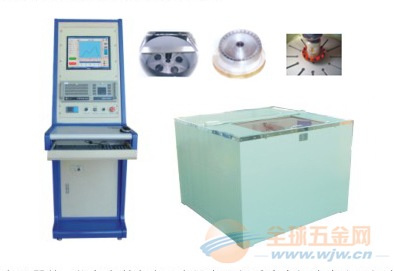

转盘式稳态加速度试验机用于确定元器件、设备和其它电工电子产品经受稳态加速度(恒加速度)环境所产生的力(重力除外)的作用下,结构的适应性和性能是否良好,以及评价一些元器件的结构完好性,并且在稳态加速度(恒加速度)环境下考核试品的电参数
设计一个测量离心加速度的立式转台,待测件重量 15kg,直径 90-120mm,长度
900-1200 mm,离心加速度 70g。要求转台的结构设计,并进行相应的强度计算。
1,查阅资料,熟悉离心机原理,了解离心实验台在国内外的发展状况和存在的问题。了解转臂式离心加速度过载模拟实验装置的特点以及在日常生产生活中的用途。根据其运用场合不同,适当选择合适的方案,以达到实用、经济、可靠的目的。
2,在对所选课题有个初步的了解之后,再确定转臂式离心加速度过载模拟实验的研究内容及实验方案。
3,试验台的总体方案设计,进行系统方案的设计、比较与确定,依据对选择的传动方案,查阅相关参考文献,从而完成,联轴器的设计. 装配图及其各零件的设计,设计好了之后再对各主要零部件进行强度校核,确定整体方案。
4,根据方案,画出装配图,装配图画好后,从装配图中设计计算选择各零件以及完成对零件图的初步绘制。
5,对工件的夹紧方案进行设计、比较与确定,选择合适的润滑剂。
